JP-S2 Series

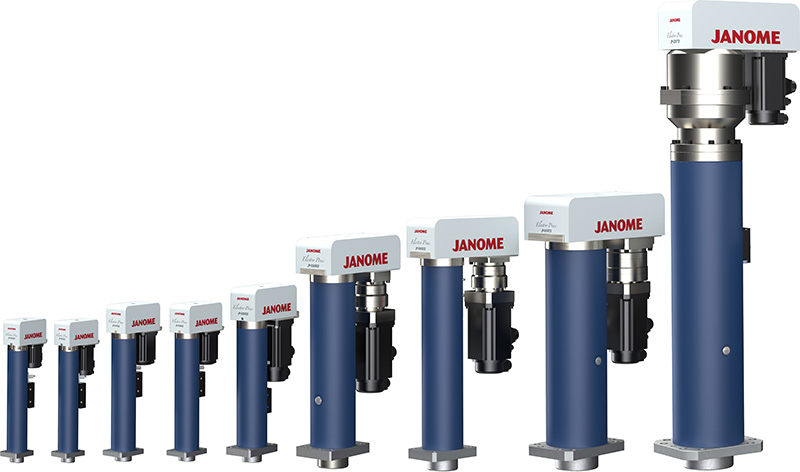

電子伺服壓機 JP-S2系列
適合設備集成的小型＆緊湊伺服壓機
有適合鉚釘用途的80kN機種
產品一覽
※可以往側邊滑動
| JP-S0502 (5kN) |
JP-S1002 (10kN) |
JP-S1502 (15kN) |
JP-S2002 (20kN) |
JP-S3002 (30kN) |
JP-S5002 (50kN) |
JP-S8002 (80kN) |
JP-S10T2 (100kN) |
JP-S20T2 (200kN) |
|
|---|---|---|---|---|---|---|---|---|---|
| 壓頭行程 | 100 150 250 350 |
100 150 250 |
100 200 300 350 400 450 |
100 150 200 300 350 400 |
100 200 300 350 400 |
100 200 300 350 400 |
200 | 200 400 |
200 400 |
機種型號的確認方法
例
※可以往側邊滑動
| （1） 種類 |
（2） 加圧能力 |
（3） 規格 |
（4） 規格 |
（5） 行程＊2 |
（6） 制動器 |
（7） 壓力傳感器 |
（8） DIO |
|---|---|---|---|---|---|---|---|
| JP-S：本體 JP-SC：控制器 |
0502：5kN 1002：10kN 1502：15kN 2002：20kN 3002：30kN 5002：50kN 8002：80kN 10T2：100kN 20T2：200kN |
0：標準 1：CE |
0：標準 1：長保壓＊1 |
100：100mm 150：150mm 200：200mm 250：250mm 300：300mm 350：350mm 400：400mm 450：450mm |
B：有 0： |
S：壓 0：無 |
N：NPN P：PNP 0：無 |
| （9） 現場總線 |
（10） 再生電阻 |
（11） 本體線纜 ＊3 |
（12） 電源線纜 |
（13） 電源規格 |
|||
|---|---|---|---|---|---|---|---|
| EP: 以太網/IP PN: PROFINET CC: CC-Link DE: DeviceNet PR: PROFIBUS CO: CANopen 00: 無 |
B：內置 A：外接 |
3：3m 5：5m A：10m B：15m C：20m D：5mR E：10mR F：15mR 0：無 |
3：3m 5：5m A：10m 0：無 |
1：單相＊4 3：三相 |
- ＊1 長保壓：搭載功率大的馬達 JP-S1002/2002、JP-S3002（只有CE）
- ＊2 根據機種對應行程也不一樣。請參照上面的產品一覽表。
- ＊3 ○mR是可動用線纜。10m以上以及可動用線纜是CE未對應。
- ＊4 限于JP-S2002以下的機種。
